低气压试验，是通过实验室设备模拟高空低气压环境进行试验，用来确定元件、材料、设备或其他产品在常温条件下能否耐受低气压环境、在低气压环境下正常工作以及耐受空气压力快速变化。温度-湿度-高度试验是确定温度、湿度及高度对机载电子和机电装备在地面和飞行工作期间的安全性、完整性以及性能的综合影响。

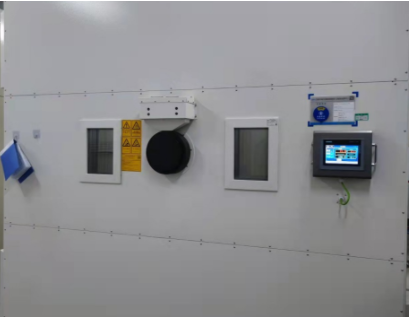

亚标检测的低气压试验箱，温度范围覆盖－70℃至200℃，气压范围覆盖0.2kPa至101kPa要用于考核航空航天装备、电子元器件或者其他产品在低气压、温湿度综合作用下的可靠性，可开展低气压试验（包括低气压工作/贮存、快速减压、爆炸减压）、温度-湿度-高度等试验项目。
| 气压 | 试验气压允差 | 近似海拔高度（h） | ||
| kPa | mbar | kPa | mbar | |
| 1 | 10 | ±0.1 | ±1 | 31200 |
| 2 | 20 | 26600 | ||
| 4 | 40 | ±5% | 22100 | |
| 8 | 80 | 17600 | ||
| 15 | 150 | 13600 | ||
| 25 | 250 | 10400 | ||
| 40 | 400 | ±2 | ±20 | 7200 |
| 55 | 550 | 4850 | ||
| 61.5 | 615 | 4000 | ||
| 70 | 700 | 3000 | ||
| 79.5 | 795 | 2000 | ||
| 84 | 84 | / | ||
| 温度（℃） | 气压 | 持续时间（h） | |
| kPa | mbar | ||
| 155 | 4 | 40 | 2 |
| 85 | 4 | 40 | 2 |
| 155 | 15 | 150 | 2 |
| 85 | 15 | 150 | 2 |
| 55 | 15 | 150 | 2 |
| 55 | 25 | 250 | 2 |
| 55 | 40 | 40 | 2 |
| 55 | 55 | 550 | 2；16 |
| 55 | 70 | 700 | 2；16 |
| 40 | 55 | 550 | 2 |
3.温度-湿度-高度试验
温度-湿度-高度试验单个循环过程如下表所示：
| 试验参数 | 冷/干阶段 | 湿/热阶段 | 热/干阶段 | ||||
| 时间（min） | 240min | 20min | 30min | 30min | 120min | 240min | |
| 温度（℃） | 工作温度 | 32℃ | 工作温度 | ||||
| 高度（km） | 当地气压 | 当地气压 | 高度 | 当地气压 | 当地气压 | 高度 | |
| 湿度（RH） | 不控湿 | 95% | ＜30% | ||||
| 产品通或断 | 断 | 接通下限电压 | 接通上限电压 | ||||
| 性能检测 | 不检测 | 检测 | 不检测 | 不检测 | 检测 | 检测 | |
| 注：各阶段的温度/湿度/高度跃变的时间取决于试验设备的变化率。 | |||||||
温度-湿度-高度试验单个循环步骤如下图所示：
注：1.①以试验设备的 能力进行转换；
2.振动可以单独与温度一起施加。
